01. | C轴回转工作台式样 |
02. | A轴摇篮式样 |
03. | A/C轴5轴工作台式样 |
04. | 非提升式2APC式样 |
05. | 自动搬运对应 |
06. | 应对超长零部件加工可搭载X轴滑台单元 |
07. | T型沟槽工作台 |
08. | C轴连续运转(10min-1,100min-1) |

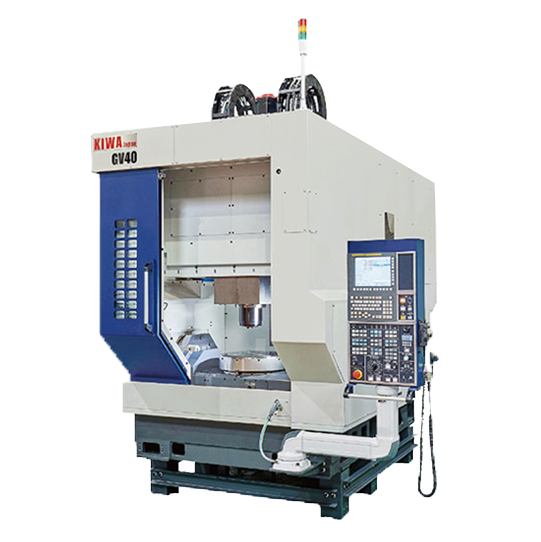

| 项目 | GV40 | ||
| 工作范围 | 行程（X/Y/Z) | 550/500/410 mm | |
| 主轴端面至工作台表面距离 | 80-490 mm | ||
| 地面至工作台面距离 | 1,020 mm | ||
| 主轴 | 主轴锥度 | ISO 7/2锥度NT NO.40 | |
| 主轴最高转速 | 12,000min-1直驱 | ||
| 主轴功率 | 15/7.5 KW | ||
| 工作台 | 工作台尺寸 | 400 mm | |
| 台面承重 | 150kg | ||
| 最大倾斜角度 | +5~-95° | ||
| 工作台最大工件尺寸 | 见机床尺寸图 | ||
| 刀库 | 换刀形式 | 固定刀套 | |
| 刀柄形式 | MAS BT40 | ||
| 刀具容量 | 20T(OP.40T) | ||
| 最大刀具直径（相邻满/空） | φ90mm/φ180mm | ||
| 最大刀具长度 | 300mm | ||
| 最大刀具重量 | 8kg | ||
| 换刀时间 C-C | 相邻：3.2/180 刀具：4.1 | ||
| 移动速度 | 快移速度(X/Y/Z轴) | 60,000mm/min | |
| 进给速度(X/Y/Z轴) | 30,000mm/min | ||
| 旋转轴最高速度 | 33.3min-1 | ||
| 倾斜轴最高速度 | 16.6min-1 | ||
| 尺寸 | 占地面积（不含排屑器） | 2,330 x 3,685 mm | |
| 机床重量 | 7,600kg | ||
| 控制系统 | FANUC 0i-MF | ||
