01. | 实现较大行程,占地面积较小。 |
02. | 可以承受大且重的刀具,刀具数量(40T/60T/120T/240T)。可拓展的APC数量(2-6)和FMS单元。 |
03. | 机床标配:12,000min-1大扭矩主轴(249Nm),高速凸轮滚珠转台系统(66.6min-1),80m/min-1快移速度,1G加速度。 |
04. | 机器在高速运转的同时还配备主轴、丝杠恒温系统,有效的控制热変位保证机床的稳定性。 |

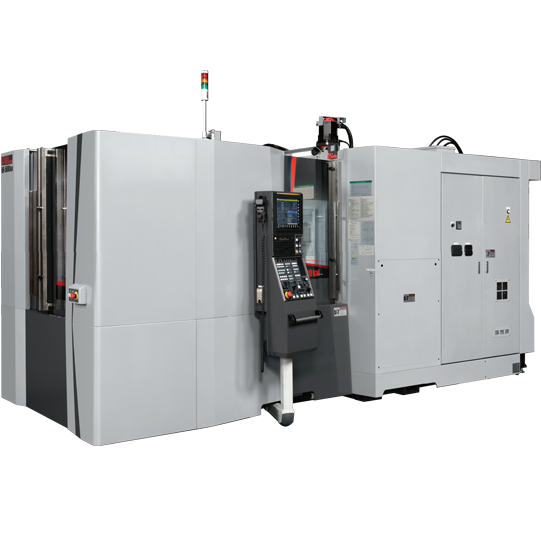

项目 | KH-5800kai | ||
工作范围 | 行程(X/Y/Z) | 800/800/850 mm | |
主轴中心至工作台表面距离 | 50-850 mm | ||
主轴轴端至工作台中心距离 | 75-925 mm | ||
地面至工作台面距离 | 1,069 mm | ||
主轴 | 主轴锥度 | 7/24 Taper NT No.40 | |
主轴最高转速 | 12,000min-1直驱(OP.15,000min-1直驱/20,000min-1内藏) | ||
主轴功率 | 37/15KW | ||
工作台 | 工作台尺寸 | 500 x 500 mm(OP.400 x 400 / 630 x630 mm) | |
最大工件尺寸 | φ800x1,000mm | ||
台面形状 | 25-M16 P=100mm 500mm台面 (OP.25-M16 P=80mm 400mm 台面) (OP.25-M16 P=125mm 630mm 台面) | ||
台面数量 | 2面(OP.6面/8面) | ||
台面承重 | 500kg | ||
最小分度 | 0.001° | ||
台面旋转方式 | 旋转 | ||
刀库 | 换刀形式 | 随机40/60ATC(OP.固定刀套) | |
刀柄形式 | MAS BT40 | ||
刀具容量 | 40T(OP.60/120/240T) | ||
最大刀具直径(相邻满/空) | φ70mm/φ140mm -40/60ATC (OP.φ95mm/φ185mm-120/240ATC) | ||
最大刀具长度 | 550mm | ||
最大刀具重量 | 8kg(OP.12kg) | ||
换刀时间 T-T/C-C | 1.1/2.7 秒 | ||
移动速度 | 快移速度(X/Y/Z轴) | 80,000mm/min | |
进给速度(X/Y/Z轴) | 30,000mm/min | ||
台面旋转速度 | 66.6min-1(OP.55.5最大承重750kg/托盘) | ||
加速度(X/Y/Z轴) | 1.0/1.0/1.0 G | ||
尺寸 | 占地面积(不含排屑器) | 2,896 x 5,058 mm(2APC+40/60ATC) 3,128 x5,058 mm(2APC+120/240ATC) | |
机床重量 | 9,650kg(40ATC)/10,400kg(120ATC) | ||
控制系统 | FANUC 31i-B Plus |
