01. | Triple V21i是为了多种零件加工及工厂自动化生产设计的机床。纪和公司会按照您的要求提供适合的设备到您的工作区域。立柱移动式设计使夹具以及工作台的安装更加便捷。 |
02. | 主轴采用高刚性设计，能充分利用功率强大的主轴马达。 |
03. | 由于是动柱式设计，固定的工作台使得夹具安装非常便捷。此外，Triple V21i-S还可以在您的生产线上为机器人和机械手装置等提供很大的操作空间。 |

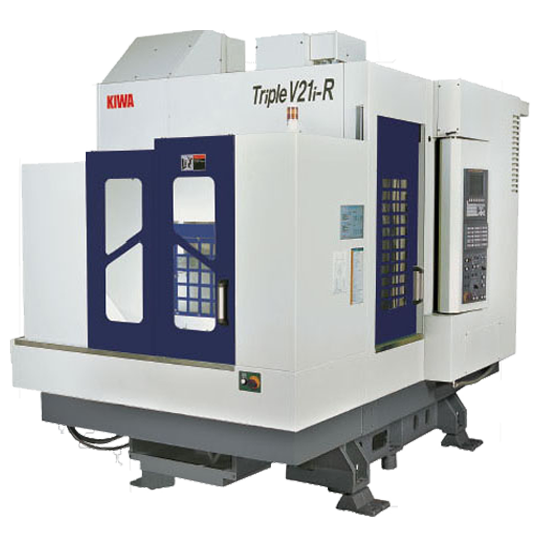

04. | Triple V21i 能提供自动交换工作台的设备(Triple V21i-R)来提供高产量以及高效率的加工，旋转工作台是通过液压控制,当夹具或工作台需要液压时，不需要再额外增加液压单元。 |
| 项目 | Triple V21i-S | Triple V21i-R | |
| 工作范围 | 行程（X/Y/Z) | 610/410/510 mm | |
| 主轴端至工作台面 | 150-660 mm | ||
| 主轴中心至立柱 | 40 mm | ||
| 地面至工作台面 | 925 mm | ||
| 主轴 | 主轴锥度 | 7/24 Taper NT No.40 | |
| 主轴最高转速 | 10,000min-1（OP.12,000min-1) | ||
| 主轴功率 | 11/15KW | ||
| 工作台 | 工作台尺寸 | 820 x450mm | 820x410mm |
| 台面形状 | 3个宽18，间距125mm的T型槽 | 45-M16,间距80mm | |
| 台面数量 | 1 | 2 | |
| 台面承重 | 600kg | 300kg x 2 | |
| 台面交换时间 | / | 8秒 | |
| 台面旋转方式 | / | 旋转 | |
| 刀库 | 换刀形式 | 机械手换刀 | |
| 刀柄形式 | MAS BT40 | ||
| 刀具容量 | 24T(OP.30T) | ||
| 最大刀具直径（相邻满/空） | φ95mm/φ160mm | ||
| 最大刀具长度 | 245mm | ||
| 最大刀具重量 | 7kg | ||
| 换刀时间 T-T/C-C | 1.3/4.0 秒 | ||
| 移动速度 | 快移速度 | 40,000mm/min | |
| 进给速度 | 30,000mm/min | ||
| 机床尺寸 | 占地面积（不含排屑器） | 2,380 x 2,457mm | 2,380 x 3,060mm |
| 机床重量 | 5,600kg | 7,100kg | |
| 控制系统 | FANUC 0i-MF Plus | ||
